چینش رم ها در سرور HP

در دنیای فناوری اطلاعات و زیرساخت‌های شبکه، انتخاب و پیکربندی صحیح اجزای سخت‌افزاری سرور، نقشی حیاتی در عملکرد کلی سیستم دارد. یکی از مهم‌ترین این اجزا، حافظه رم (RAM) است. رم به عنوان حافظه‌ای با دسترسی سریع، وظیفه دارد داده‌ها و پردازش‌های موقت سیستم را مدیریت کند و هرگونه اختلال یا ناهماهنگی در چینش آن می‌تواند منجر به کاهش بازدهی یا حتی عدم راه‌اندازی سرور شود. در سرورهای برند HP که به دلیل قابلیت‌های قدرتمند و پایداری بالا در میان کسب‌وکارها محبوبیت فراوانی دارند، چینش صحیح ماژول‌های رم از حساسیت بیشتری برخوردار است؛ چراکه این سرورها از ساختار خاص و استانداردهای مشخصی برای نصب رم‌ها پیروی می‌کنند.

مطالعه این مقاله نیز مفید است >> سخت افزار سرور چیست؟

در این مقاله از دکتر HP قصد داریم به‌صورت تخصصی، جامع و کاربردی به موضوع “چینش رم‌ها در سرور HP” بپردازیم. از معرفی انواع رم‌های سازگار با سرورهای HP گرفته تا اصول و نکات کلیدی در نصب و پیکربندی صحیح آن‌ها، هر آنچه برای افزایش بهره‌وری سرور نیاز دارید در اختیار شما قرار خواهد گرفت. این راهنما می‌تواند هم برای متخصصان حوزه آی‌تی که به دنبال بهینه‌سازی زیرساخت خود هستند و هم برای افرادی که قصد خرید سرور دارند، راهگشا و کاربردی باشد.

شناخت ساختار حافظه رم در سرورهای HP

برای درک بهتر نحوه چینش رم‌ها در سرورهای HP، ابتدا باید با ساختار حافظه در این سرورها و معماری مادربرد آن‌ها آشنا شویم. هر سرور دارای مجموعه‌ای از اسلات‌های DIMM است که برای نصب ماژول‌های رم طراحی شده‌اند. این اسلات‌ها معمولاً به صورت کانال‌بندی شده روی مادربرد قرار گرفته‌اند تا هم دسترسی به حافظه سریع‌تر شود و هم پهنای باند بیشتری در اختیار پردازنده قرار گیرد.

کانال‌های حافظه (Memory Channels) و نقش آن‌ها

یکی از مفاهیم کلیدی در چینش رم‌ها، کانال‌های حافظه هستند. اغلب سرورهای HP از معماری دو کاناله (Dual Channel)، چهار کاناله (Quad Channel) و حتی شش یا هشت کاناله در مدل‌های پیشرفته‌تر پشتیبانی می‌کنند. این بدان معناست که پردازنده سرور می‌تواند به صورت هم‌زمان به چند ماژول رم در کانال‌های جداگانه دسترسی داشته باشد و این مسئله تأثیر مستقیمی بر سرعت پردازش داده‌ها خواهد داشت.

بیشتر بخوانید >> رم تک کاناله و دو کاناله + تفاوت های ظاهری و سخت افزاری

برای مثال، اگر یک سرور دارای پشتیبانی از چهار کانال حافظه باشد و فقط یک ماژول رم روی یکی از اسلات‌ها نصب شده باشد، فقط یک چهارم از ظرفیت واقعی حافظه فعال خواهد شد. بنابراین چینش نادرست رم‌ها می‌تواند باعث کاهش کارایی قابل توجهی شود، حتی اگر ظرفیت حافظه کافی باشد.

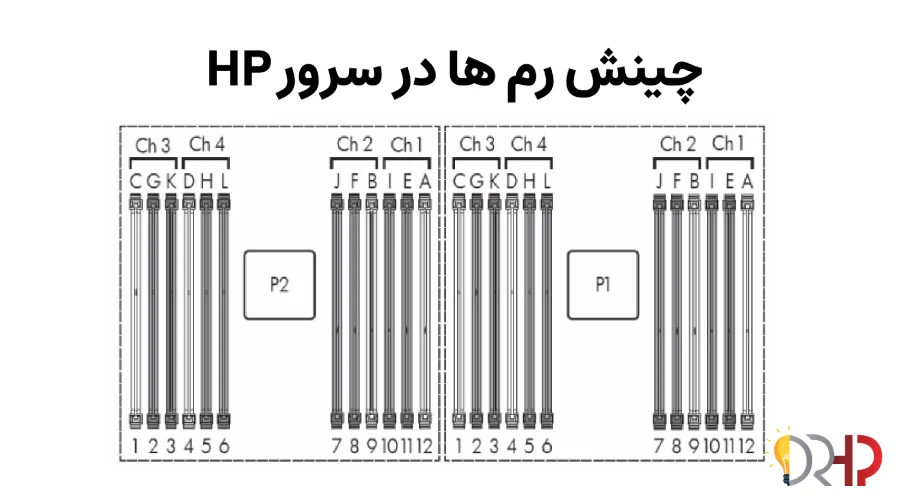

جایگاه اسلات‌ها و رنگ‌بندی آن‌ها

مادربرد سرورهای HP معمولاً دارای اسلات‌هایی با رنگ‌بندی متفاوت است که نشان‌دهنده‌ی چینش توصیه‌شده توسط شرکت سازنده هستند. این رنگ‌ها اغلب به صورت جفت یا گروهی مشخص می‌شوند و به شما کمک می‌کنند رم‌ها را در ترتیب مناسب قرار دهید. به عنوان نمونه، در بسیاری از سرورهای نسل ۹ و ۱۰ اچ‌پی، اسلات‌های همرنگ نشان‌دهنده‌ی یک کانال هستند و باید ابتدا پر شوند تا کارایی مطلوب حاصل شود.

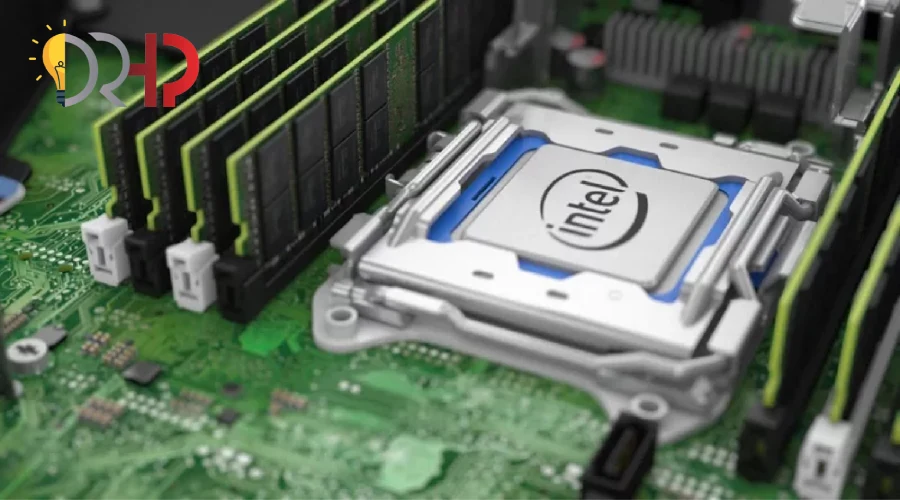

رابطه بین CPU و رم‌ها در سرور

هر پردازنده روی سرور HP معمولاً به مجموعه‌ای مشخص از اسلات‌های رم دسترسی دارد. به این ترتیب، اگر سرور شما دارای دو CPU باشد، برای فعال شدن تمام کانال‌های حافظه باید روی هر دو مجموعه مربوط به هر پردازنده، رم نصب شود. در غیر این صورت، فقط بخشی از منابع سیستم فعال خواهد بود. این نکته در هنگام خرید سرور جدید یا خرید سرور استوک باید مد نظر قرار گیرد، زیرا بسیاری از کاربران بدون توجه به این نکته، تنها یک CPU را نصب کرده و تمام رم‌ها را در اسلات‌های مربوط به آن قرار می‌دهند.

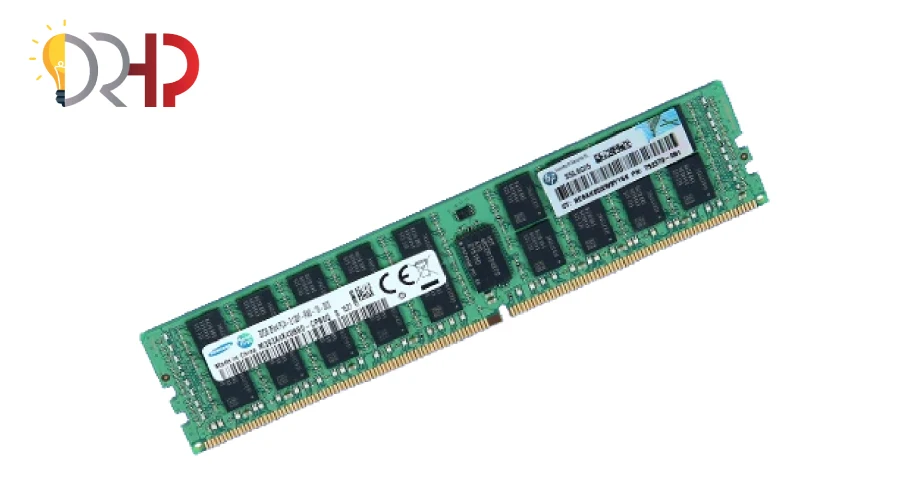

اهمیت هماهنگی بین نوع رم و مدل سرور

سرورهای HP از رم‌های خاصی مانند DDR3 ECC Registered، DDR4 ECC Registered یا LRDIMM پشتیبانی می‌کنند. انتخاب نادرست نوع رم یا نصب ترکیبی از مدل‌های ناسازگار می‌تواند به خطاهای سیستمی، عدم بوت شدن سرور یا عملکرد غیر بهینه منجر شود. در هنگام پیکربندی حافظه، باید مشخصات دقیق مدل سرور (مثلاً  ProLiant DL380 Gen10 Plus Server) و جدول پشتیبانی از رم‌ها را بررسی کرد.

اصول و نکات کلیدی در چینش رم‌ها در سرور HP

چینش رم‌ها در سرورهای HP برخلاف کامپیوترهای معمولی، نیازمند رعایت دستورالعمل‌های دقیقی است. این اصول نه تنها برای تضمین عملکرد صحیح سیستم ضروری هستند، بلکه نقش مهمی در بهره‌گیری بهینه از قدرت پردازش سرور ایفا می‌کنند. در ادامه، به مهم‌ترین این اصول اشاره می‌کنیم.

رعایت ترتیب نصب ماژول‌های رم

یکی از رایج‌ترین اشتباهات در پیکربندی حافظه سرور، نصب رم‌ها به صورت تصادفی یا ناهماهنگ است. HP برای هر مدل سرور، راهنمای دقیقی ارائه می‌دهد که بر اساس آن مشخص می‌شود ابتدا کدام اسلات‌ها باید پر شوند. این اطلاعات معمولاً در QuickSpecs یا دفترچه راهنمای فنی مدل سرور در دسترس هستند.

برای مثال، در سرور HP ProLiant DL380 Gen10 اگر فقط دو ماژول رم دارید و مادربرد از آرایش شش کاناله پشتیبانی می‌کند، باید آن‌ها را به گونه‌ای نصب کنید که روی دو کانال مجزا قرار بگیرند تا عملکرد دوکاناله فعال شود.

استفاده از رم‌های هم‌ظرفیت و هم‌فرکانس

برای دستیابی به حداکثر بازدهی، باید از رم‌هایی با ظرفیت، نوع، سرعت (فرکانس) و برند مشابه استفاده کرد. استفاده از رم‌های ناهمگن ممکن است باعث غیرفعال شدن حالت‌های چندکاناله شود یا در برخی موارد حتی بوت سیستم را با اختلال مواجه کند. بنابراین هنگام خرید سرور یا ارتقای رم آن، باید به این نکته حیاتی توجه داشت.

تفاوت بین RDIMM و LRDIMM در چینش رم‌ها

در بسیاری از سرورهای HP، شما نمی‌توانید رم‌های Registered (RDIMM) و Load Reduced (LRDIMM) را به صورت ترکیبی استفاده کنید. انتخاب نوع رم باید از ابتدا بر اساس قابلیت‌های سرور مشخص شود. RDIMM مناسب‌ترین گزینه برای محیط‌های متداول است، در حالی که LRDIMM در کاربردهای سنگین‌تر و برای دستیابی به ظرفیت‌های بسیار بالا کاربرد دارد.

استفاده نادرست از این دو نوع رم به‌صورت همزمان می‌تواند منجر به خطای POST یا عملکرد ناپایدار سیستم شود. برای همین، در زمان خرید سرور استوک یا ارتقای حافظه باید به دقت به نوع رم‌های موجود روی دستگاه توجه شود.

تقارن و تعادل در نصب رم‌ها

برای فعال‌سازی حداکثری کانال‌های حافظه، نصب متقارن رم‌ها اهمیت دارد. به این معنا که اگر رم را در اسلات A1 نصب می‌کنید، رم بعدی باید در اسلاتی مشابه در کانال مجاور، مثلاً B1 قرار گیرد. عدم رعایت این تعادل می‌تواند منجر به غیرفعال شدن برخی کانال‌ها شود و کارایی سرور را کاهش دهد.

استفاده از Firmware به‌روز و سازگار

در کنار مسائل فیزیکی، به‌روزرسانی Firmware مادربرد و کنترلر حافظه نقش مهمی در شناسایی صحیح ماژول‌های رم دارد. HP به طور مرتب به‌روزرسانی‌هایی منتشر می‌کند که باگ‌های مربوط به ناسازگاری رم‌ها را اصلاح می‌کنند. استفاده از نسخه‌های قدیمی Firmware ممکن است باعث عدم شناسایی برخی ماژول‌های جدید شود.

درباره Firmware بیشتر بدانید >> فریمور (Firmware) چیست ؟ چه کاربردی دارد؟

تفاوت‌های چینش رم در مدل‌های مختلف سرور HP

برند HP طیف گسترده‌ای از سرورها را در قالب سری‌های مختلف مانند DL (Density Line)، ML (Modular Line) و Blade (سرورهای تیغه‌ای) عرضه می‌کند که هر یک ویژگی‌ها و معماری متفاوتی دارند. این تفاوت‌ها مستقیماً بر نحوه چینش رم‌ها تأثیر می‌گذارد. درک این تفاوت‌ها برای انتخاب و پیکربندی صحیح حافظه، به‌ویژه هنگام خرید سرور یا خرید سرور استوک اهمیت بالایی دارد.

سرورهای سری DL: پرچم‌داران دیتاسنترها

سرورهای سری DL، به‌ویژه مدل‌هایی مانند HP ProLiant DL380 یا DL360، از محبوب‌ترین انتخاب‌ها در مراکز داده هستند. این مدل‌ها معمولاً دارای دو پردازنده و چندین کانال حافظه هستند و از ظرفیت بالای رم پشتیبانی می‌کنند. چینش رم در این سرورها به شدت وابسته به ساختار کانال‌ها و پردازنده‌هاست. اگر فقط یکی از CPUها فعال باشد، تنها اسلات‌های مرتبط با آن قابل استفاده خواهند بود.

در این مدل‌ها معمولاً اسلات‌ها به‌صورت متقارن در دو طرف پردازنده‌ها قرار دارند و به دلیل فضای محدود داخل شاسی، نصب رم‌ها باید با دقت بالا و بر اساس رنگ‌بندی و راهنمای تولیدکننده انجام شود. استفاده از دفترچه QuickSpecs مدل مربوطه در اینجا الزامی است.

سرورهای سری ML: مناسب دفاتر متوسط و محیط‌های نیمه‌صنعتی

سری ML که به عنوان سرورهای ایستاده شناخته می‌شوند، برای کسب‌وکارهای کوچک و متوسط طراحی شده‌اند. در این سرورها، به دلیل فضای بیشتر داخل کیس و ساختار ساده‌تر مادربرد، چینش رم نسبتاً آسان‌تر است؛ اما همچنان باید نکات کلیدی مانند ترتیب نصب، نوع ماژول و کانال‌بندی رعایت شود.

برای مثال، در مدل HP ProLiant ML350 Gen10 شما می‌توانید ابتدا اسلات‌های مربوط به اولین کانال در کنار CPU اول را پر کنید، سپس به سراغ ماژول‌های رم مربوط به کانال‌های بعدی بروید.

سرورهای سری Blade: چالش‌های فضا و انعطاف‌پذیری بالا

سرورهای Blade که برای استفاده در شاسی‌های فشرده طراحی شده‌اند، پیچیدگی‌های خاص خود را دارند. این سرورها فضای بسیار محدودی دارند و مادربرد آن‌ها به شکلی طراحی شده که بهینه‌ترین استفاده از رم با تعداد اسلات محدود حاصل شود. در این مدل‌ها معمولاً استفاده از رم‌های با ظرفیت بالا و LRDIMM توصیه می‌شود تا در کمترین فضا، بیشترین ظرفیت حاصل شود.

چینش رم در سرورهای تیغه‌ای باید به نحوی باشد که تعادل حرارتی نیز حفظ شود، زیرا فضای داخلی فشرده باعث افزایش گرما می‌شود و نصب نامتعادل رم‌ها می‌تواند تهویه را مختل کند.

تفاوت در محدودیت‌های حداکثری رم قابل نصب

یکی دیگر از عوامل تفاوت‌ در چینش رم میان مدل‌های مختلف، محدودیت‌های حداکثری ظرفیت حافظه است. برخی مدل‌های DL و ML از ۳ ترابایت رم پشتیبانی می‌کنند، در حالی که مدل‌های Blade یا تک‌پردازنده‌ای ممکن است محدود به ۷۶۸ گیگابایت باشند. این اختلاف بر نحوه چینش ماژول‌ها نیز تأثیرگذار است، زیرا بسته به نوع رم (RDIMM یا LRDIMM) و تعداد کانال‌های فعال، ظرفیت قابل پشتیبانی متغیر خواهد بود.

پیشنهاد می‌کنیم این مقاله را مطالعه کنید >> انواع رم سرور hp

خطاها و مشکلات رایج در چینش رم سرور HP و راهکارهای رفع آن‌ها

یکی از بخش‌های حساس در پیکربندی سرور، نحوه چینش ماژول‌های رم است. اگر این مرحله با دقت و آگاهی انجام نشود، ممکن است سیستم در راه‌اندازی اولیه دچار مشکل شود یا عملکردش از سطح بهینه فاصله بگیرد. در این بخش می‌خواهیم نگاهی بیندازیم به رایج‌ترین مشکلاتی که ممکن است هنگام چینش رم در سرورهای HP با آن مواجه شوید و برای هر مورد، راهکاری کاربردی ارائه دهیم.

رم نصب شده ولی سیستم آن را نمی‌شناسد

شاید برایتان پیش آمده باشد که پس از نصب رم جدید، سرور بدون هیچ اخطاری بالا بیاید، اما رم نصب شده اصلاً توسط سیستم شناسایی نشود. این موضوع دلایل مختلفی دارد؛ ممکن است رم در اسلات نادرستی نصب شده باشد، یا شاید از نوعی استفاده کرده‌اید که با مادربرد سازگار نیست. حتی در مواردی نسخه قدیمی BIOS یا Firmware سرور می‌تواند مانع از شناسایی رم شود.

راهکار پیشنهادی:
در قدم اول، بهتر است به دفترچه راهنمای مدل سرورتان (QuickSpecs) مراجعه کنید و مطمئن شوید رم در جای مناسب قرار دارد. سپس مشخصات رم‌ها را بررسی کنید تا از هم‌خوانی نوع، ظرفیت و فرکانس آن‌ها اطمینان حاصل کنید. اگر همه‌چیز درست بود، به‌روزرسانی BIOS و Firmware می‌تواند گره‌گشا باشد.

ارورهای حافظه در مرحله POST

وقتی سرور روشن می‌شود، قبل از بالا آمدن سیستم‌عامل، مرحله‌ای به نام POST اجرا می‌شود که وضعیت قطعات را بررسی می‌کند. اگر رم‌ها به‌درستی نصب نشده باشند یا با هم ناسازگار باشند، این مرحله با اروری مانند “Memory Configuration Error” یا “Unbalanced Memory” متوقف می‌شود.

راهکار پیشنهادی:
در این شرایط، معمولاً پیغام خطا دقیقاً به شما می‌گوید کدام اسلات یا ماژول مشکل دارد. با مراجعه به نقشه اسلات‌های رم روی مادربرد و بررسی ترتیب نصب، می‌توانید مشکل را پیدا و رفع کنید. در مدل‌های جدید HP، چراغ‌های وضعیت روی ماژول‌ها هم به شناسایی رم معیوب کمک می‌کنند.

رم‌ها نصب شده‌اند، اما حالت چندکاناله فعال نیست

گاهی کاربر چند رم نصب می‌کند اما متوجه می‌شود که سیستم هنوز در حالت تک‌کاناله یا دوکاناله کار می‌کند، در حالی‌که سرور قابلیت اجرای چهارکاناله را دارد. علت اصلی این مشکل، چیدمان نادرست رم‌ها یا تفاوت در ظرفیت و فرکانس آن‌هاست.

راهکار پیشنهادی:
برای فعال‌سازی حالت چندکاناله، باید رم‌های یکسان در کانال‌های مشخص‌شده قرار بگیرند. این کانال‌ها معمولاً با رنگ یا برچسب روی مادربرد مشخص شده‌اند. توصیه می‌شود که رم‌ها از یک برند، یک مدل و با ظرفیت و سرعت یکسان باشند تا بالاترین سطح عملکرد فراهم شود.

رم‌ها با سرعت پایین‌تری کار می‌کنند

یکی دیگر از مواردی که گاهی مشاهده می‌شود، کاهش سرعت رم‌هاست. مثلاً رم ۲۶۶۶ مگاهرتز دارید ولی سیستم آن را روی ۲۱۳۳ اجرا می‌کند. به این پدیده Downclocking گفته می‌شود.

راهکار پیشنهادی:
اول از همه مطمئن شوید که همه رم‌ها از یک نوع و فرکانس هستند. دوم، مشخصات پردازنده و مادربرد را بررسی کنید، چون ممکن است آن‌ها توانایی پشتیبانی از سرعت بالاتر را نداشته باشند. گاهی اوقات هم تغییر تنظیمات BIOS و فعال‌سازی پروفایل‌های XMP (در صورت پشتیبانی) می‌تواند این مشکل را حل کند.

خطاهای ECC یا تصحیح خودکار داده‌ها

رم‌های ECC وظیفه دارند خطاهای حافظه را شناسایی و اصلاح کنند. اما اگر این خطاها بیش از حد گزارش شوند، ممکن است پای رم معیوب یا چینش اشتباه در میان باشد.

راهکار پیشنهادی:
از ابزارهایی مانند iLO یا HPE Insight Diagnostics استفاده کنید تا لاگ‌های خطا را بررسی کرده و بفهمید دقیقاً کدام اسلات یا رم مشکل دارد. اگر خطا به یک رم خاص برمی‌گردد، آن را با یک ماژول سالم جایگزین کنید و مجدداً تست بگیرید.

مطالعه این مقاله نیز توصیه می‌شود >> رم سرور HP ECC چیست؟

جمع‌بندی نهایی: چرا چینش رم در سرور HP مسئله‌ای حیاتی است؟

در نگاه اول، شاید نحوه نصب و چیدمان رم در یک سرور چندان مهم به نظر نرسد. بسیاری از کاربران گمان می‌کنند کافی است رم‌ها را در هر اسلاتی که در دسترس است قرار دهند و کار تمام است. اما حقیقت این است که چینش رم‌ها در سرورهای HP، نه‌تنها بر عملکرد فنی سرور تأثیر مستقیم دارد، بلکه می‌تواند تعیین‌کننده میزان پایداری سیستم، کارایی نرم‌افزارها، و حتی عمر مفید سخت‌افزار باشد.

سرورهای HP به‌خصوص در مدل‌های نسل‌های جدیدتر، طراحی بسیار دقیقی در ساختار حافظه دارند. این طراحی بر پایه‌ی اصولی چون استفاده از کانال‌های حافظه، توپولوژی NUMA، و بهره‌گیری از تکنولوژی‌هایی مثل ECC و Memory RAS استوار شده است. بنابراین وقتی صحبت از “چینش صحیح رم” می‌شود، منظورمان فقط پر کردن اسلات‌ها نیست، بلکه هدف، استفاده بهینه از ظرفیت سخت‌افزار برای دستیابی به حداکثر کارایی است.

ما در این مقاله با نگاهی جامع، به بررسی همه‌جانبه این موضوع پرداختیم. از مفاهیم پایه‌ای مثل انواع رم‌ها در سرورهای HP گرفته تا تفاوت بین ساختارهای Single Rank، Dual Rank و Quad Rank. همچنین با مرور توپولوژی‌های مختلف حافظه و نحوه تخصیص منابع توسط پردازنده‌ها، به این درک رسیدیم که انتخاب محل نصب هر ماژول رم، یک تصمیم فنی کاملاً آگاهانه است؛ نه یک اقدام تصادفی.

اما شاید مهم‌ترین نکته این باشد که هر سرور HP، یک راهنمای اختصاصی برای پیکربندی حافظه دارد که به آن QuickSpecs گفته می‌شود. این راهنما دقیقاً توضیح می‌دهد که برای پیکربندی‌های مختلف، چه نوع رم‌هایی، با چه ساختاری و در کدام اسلات‌ها باید نصب شوند. نادیده گرفتن این راهنما ممکن است به کاهش شدید عملکرد سرور منجر شود، حتی اگر از بهترین سخت‌افزارها استفاده کرده باشید.

اگر شما در حال راه‌اندازی یک سرور HP جدید هستید، یا قصد ارتقاء حافظه سرور فعلی خود را دارید، پیشنهاد می‌کنیم که قبل از خرید رم، حتماً موارد زیر را بررسی کنید:

• مدل دقیق سرور و نسخه‌ی BIOS آن

• تعداد سوکت‌های پردازنده فعال و ساختار کانال‌های حافظه

• نوع رم مورد پشتیبانی (UDIMM, RDIMM, LRDIMM و …)

• ظرفیت، ساختار Rank و سرعت قابل پشتیبانی توسط سرور

• ترتیب و اولویت نصب ماژول‌ها طبق دفترچه رسمی HP

این مقاله را نیز بررسی کنید >> بهترین RAM برای سرور

این بررسی‌ها ممکن است چند دقیقه‌ای از وقت شما را بگیرد، اما در مقابل، می‌تواند از بسیاری از هزینه‌های احتمالی، کاهش کارایی و حتی آسیب سخت‌افزاری جلوگیری کند. همچنین در صورتی که قصد خرید سرور جدید یا خرید سرور استوک را دارید، توجه به وضعیت و ظرفیت ارتقاء رم نیز یکی از معیارهای مهم تصمیم‌گیری است.

در پایان، چینش رم در سرورهای HP را باید نه به عنوان یک مرحله فنی ساده، بلکه به عنوان بخشی کلیدی از طراحی زیرساخت IT در نظر گرفت. بخشی که در کنار انتخاب پردازنده، ذخیره‌ساز و منابع شبکه، مستقیماً بر کیفیت سرویس‌دهی و بهره‌وری سیستم شما تأثیر می‌گذارد.
