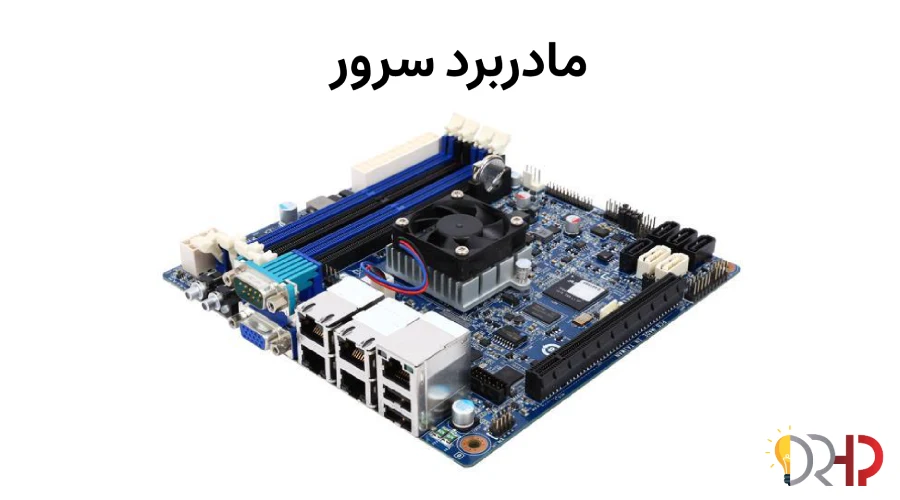

مادربرد یا Mainboard در واقع یک برد مدار چاپی (PCB) است که تمامی اجزای سخت‌افزاری یک سرور از CPU گرفته تا رم، کارت شبکه، درایوها، و کنترلر RAID به آن متصل می‌شوند. این قطعه حیاتی نقش مرکزی در توزیع برق، مدیریت داده و برقراری ارتباط بین اجزای مختلف را ایفا می‌کند. در سرورهای HP، مادربردها به‌گونه‌ای طراحی شده‌اند که:
از پردازنده‌های چند هسته‌ای Xeon پشتیبانی کنند
امکان نصب ماژول‌های رم ECC Registered را فراهم کنند
دارای اسلات‌های توسعه برای کارت‌های RAID و شبکه باشند
قابلیت نظارت، مدیریت از راه دور (از طریق iLO) و عیب‌یابی هوشمند را فراهم سازند
در نبود مادربرد یا اختلال در آن، حتی بهترین قطعات نیز عملاً بلااستفاده می‌شوند.
اگر بخواهیم نقش مادربرد در سرور HP را به‌صورت خلاصه بیان کنیم، باید بگوییم مادربرد مرکز فرماندهی و ارتباطی تمام قطعات سخت‌افزاری سرور شماست. این برد به تنهایی عملکرد پردازشی ندارد، اما بستر لازم را فراهم می‌کند تا پردازنده، رم، کنترلرهای ذخیره‌سازی، کارت شبکه و سایر قطعات بتوانند با یکدیگر در هماهنگی کامل عمل کنند. مادربرد نه‌فقط برق را به اجزا می‌رساند، بلکه مسئول راه‌اندازی سرور، شناخت اجزای نصب‌شده و هدایت جریان داده نیز هست.
یکی از مهم‌ترین وظایف مادربرد، راه‌اندازی اولیه یا Boot سیستم است. این فرایند از طریق یک تراشه تعبیه‌شده بر روی مادربرد انجام می‌شود که شامل یک میان‌افزار (Firmware) به نام BIOS یا نسخه پیشرفته‌تر آن یعنی UEFI است.
BIOS (Basic Input/Output System): برنامه‌ای سبک و ابتدایی است که پیش از بارگذاری سیستم‌عامل اجرا می‌شود.
UEFI (Unified Extensible Firmware Interface): نسخه به‌روزشده‌ای از BIOS است که امکانات پیشرفته‌تری مانند رابط گرافیکی، پشتیبانی از دیسک‌های بزرگ‌تر، امنیت بوت و … را فراهم می‌کند.
در سرورهای HP به‌ویژه سری‌های مدرن مانند HP ProLiant Gen10 و Gen11، استفاده از UEFI رایج‌تر است. این میان‌افزار ابتدا سخت‌افزارهای حیاتی (مثل رم، پردازنده، درایوها و کارت شبکه) را شناسایی می‌کند، سپس مسیر را برای بارگذاری سیستم‌عامل هموار می‌سازد. اگر این مرحله به‌درستی انجام نشود، سیستم قادر به بوت شدن نخواهد بود.
عملکرد مادربرد سرور مبتنی بر برقراری اتصال بین اجزای مختلف است:
اطلاعات را از طریق گذرگاه‌ها (Bus) بین پردازنده، حافظه و کارت‌ها انتقال می‌دهد
از چیپ‌ست‌های خاص برای مدیریت IO، کنترل شبکه، مدیریت حرارت و نظارت استفاده می‌کند
برق را از پاور به ماژول‌ها منتقل می‌کند
از طریق بایوس یا فریم‌ور، فرآیند بوت و راه‌اندازی سیستم را مدیریت می‌کند
در مدل‌هایی مثل HP DL380 G10، مادربردها اغلب دارای ماژول‌های Hot-plug، چندین اسلات DIMM برای رم، پشتیبانی از چند پردازنده و درگاه‌های متعدد برای کارت‌های توسعه هستند.
بررسی عملکرد مادربرد سرور به‌صورت مستقیم ممکن نیست، اما علائم و ابزارهایی وجود دارند که از طریق آن‌ها می‌توانید مطمئن شوید مادربرد در سلامت کامل قرار دارد:
عدم وجود خطا در فرآیند POST (Power On Self Test)
شناخته شدن تمام قطعات در BIOS یا از طریق HPE iLO
عدم ثبت ارور در لاگ سیستم
پایداری سیستم در طول اجرای بار کاری سنگین یا تست‌های استرس
ابزارهایی مثل HP Insight Diagnostics، ILO Dashboard و نرم‌افزارهای مانیتورینگ سرور می‌توانند به شما کمک کنند تا سلامت مادربرد و قطعات متصل به آن را بررسی نمایید.

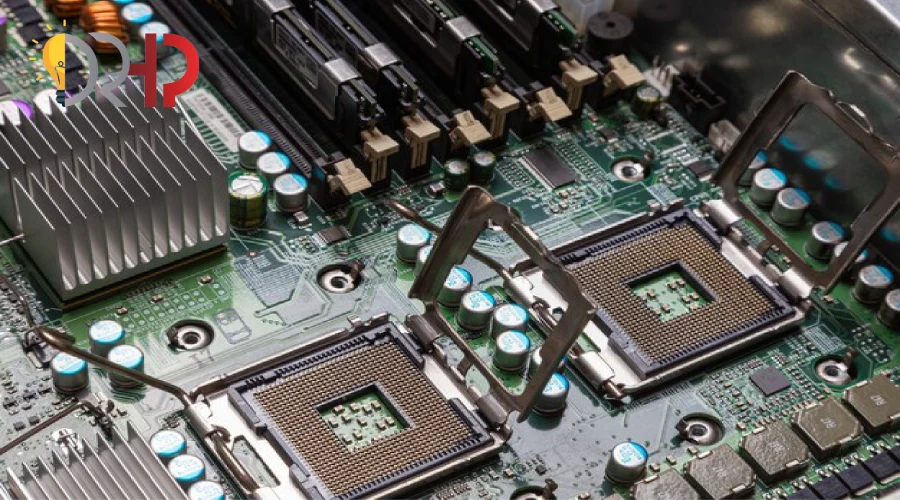

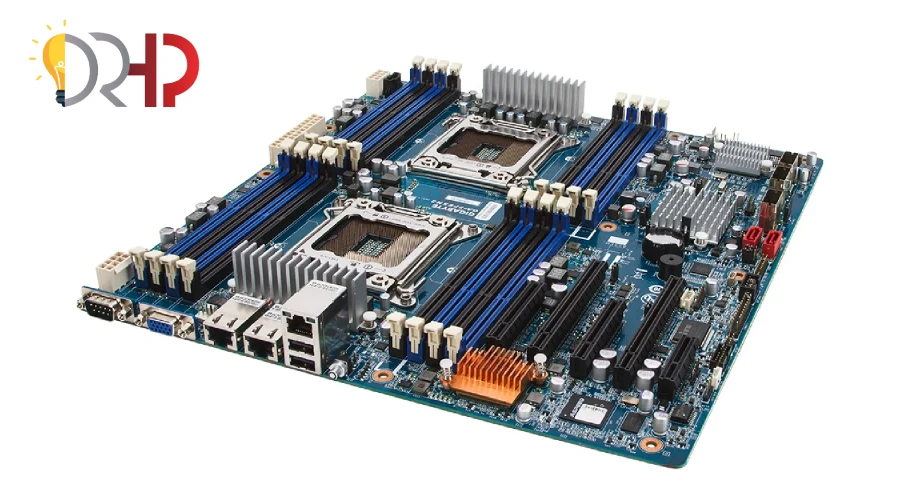

مادربردهای سرور ممکن است در نگاه اول شبیه یک صفحه سبز رنگ با مسیرهای فلزی و قطعات ریز به نظر برسند، اما هر یک از این قطعات نقش مهمی ایفا می‌کند. در ادامه به مهم‌ترین اجزا اشاره می‌کنیم:
کانکتورهای برق و داده: محل اتصال کابل‌های برق، SATA، SAS، و برق فن‌ها
اسلات‌های توسعه (PCIe): جهت نصب کارت RAID، کارت شبکه یا کارت گرافیک
هیت‌سینک‌ها و فن‌ها: جهت خنک‌سازی پردازنده و چیپ‌ست‌ها
چیپ‌ست مدیریت (iLO یا BMC): برای کنترل از راه دور و پایش وضعیت سخت‌افزار
سوکت پردازنده: محل قرارگیری CPU (معمولاً پشتیبانی از دو سوکت)
اسلات‌های حافظه RAM: محل نصب ماژول‌های رم سرور (ECC Registered)
کانکتورهای داخلی I/O: برای اتصال اجزای داخلی مثل چراغ UID، پنل جلویی و …
پاسخ کوتاه: بله، اما با احتیاط. مادربردهای سرور بسیار تخصصی‌تر از سیستم‌های دسکتاپ هستند. تعویض آن‌ها نیاز به دانش فنی، رعایت اصول ایمنی الکتریکی، شناخت ساختار داخلی شاسی سرور و در برخی موارد کالیبراسیون مجدد برخی ماژول‌ها دارد. اگر تجربه کافی ندارید، بهتر است این کار را به متخصصان ما بسپارید.
تعویض مادربرد در سرورهای HP (به‌ویژه خانواده ProLiant) یکی از حساس‌ترین فرآیندهای نگهداری و ارتقا در زیرساخت IT به شمار می‌رود. این عملیات نه‌تنها به دقت فنی نیاز دارد، بلکه در صورت اجرای نادرست می‌تواند منجر به بروز اختلال‌های جدی در عملکرد سرور شود. در ادامه، مراحل اصولی تعویض مادربرد سرور HP را به‌صورت کاربردی و گام‌به‌گام برای شما شرح می‌دهیم:
اولین و مهم‌ترین گام قبل از هرگونه دستکاری سخت‌افزاری، پشتیبان‌گیری از کلیه داده‌های حیاتی است. حتی اگر تنها قصد تعویض یک قطعه سخت‌افزاری را دارید، باز هم نباید ریسک از بین رفتن اطلاعات را نادیده بگیرید.
پیشنهاد ما در دکتر اچ‌پی، استفاده از راهکارهای پشتیبان‌گیری حرفه‌ای مثل نرم‌افزارهای Acronis Backup یا Veeam و ذخیره بکاپ در یک فضای ایزوله است. توجه کنید که این پشتیبان‌گیری باید شامل موارد زیر باشد:
کلیه درایوهای ذخیره‌سازی
دیتابیس‌ها و فایل‌های حساس
تنظیمات BIOS و RAID در صورت نیاز
Snapshot از ماشین‌های مجازی (در صورت استفاده از Hypervisor)
خواندن این مقاله پیشنهاد می‌شود >> بازیابی اطلاعات در سرورهای HP: راهکارهای بکاپ گیری
هر مادربرد تنها با برخی مدل‌های خاص از سرورهای HP سازگاری دارد. بنابراین، قبل از تهیه قطعه جایگزین، باید به‌شکل دقیق مشخصات سرور فعلی خود را بررسی کنید. اطلاعات موردنیاز را می‌توانید از روی برچسب سریال سرور یا با استفاده از ابزارهایی مانند HP Insight Diagnostics استخراج کنید.
نکته دکتر اچ‌پی: مدل مادربرد معمولاً با شماره‌هایی مانند 821214-001 مشخص می‌شود. مطمئن شوید که مادربرد جدید دقیقاً با همین شماره یا مدل سازگار از همان نسل باشد.
بازار قطعات سرور پر از گزینه‌های مختلف است، اما همه این گزینه‌ها قابل اعتماد نیستند. برای خرید مادربرد اورجینال و دارای گارانتی، حتماً از فروشگاه‌های تخصصی و معتبر استفاده کنید. مادربردهای تقلبی یا Refurbished بی‌کیفیت می‌توانند موجب بروز مشکلاتی از قبیل:
ناسازگاری با سایر قطعات
خرابی زودهنگام
اختلال در ارتباطات سخت‌افزاری
نصب مادربرد نیاز به دقت بالا و رعایت کامل اصول ایمنی دارد. ابتدا برق سیستم را قطع کرده، سپس قطعاتی مثل رم، پردازنده، کارت RAID و کابل‌های داخلی را جدا کنید. مادربرد معیوب را با احتیاط از شاسی خارج کرده و مادربرد جدید را با رعایت نکات زیر نصب کنید:
استفاده از مچ‌بند ضد الکتریسیته ساکن
بررسی دقیق محل قرارگیری هر کانکتور و سوکت
اتصال صحیح تمام کابل‌ها و ماژول‌ها
اطمینان از فیکس بودن مادربرد روی شاسی با استفاده از پیچ‌های مخصوص
پس از نصب مادربرد، نوبت به روشن کردن سرور می‌رسد. در این مرحله، بررسی موارد زیر ضروری است:
شناسایی رم، پردازنده و درایوها توسط BIOS
اجرای صحیح فرآیند POST (Power On Self Test)
لود شدن تنظیمات RAID در صورت وجود
راه‌اندازی سیستم‌عامل بدون ارور
در صورت مواجهه با هر گونه پیام خطا یا بوق‌های BIOS، از دفترچه مادربرد جدید یا پشتیبانی تخصصی دکتر اچ‌پی کمک بگیرید.
در این مرحله باید از طریق ابزارهایی مثل HP Intelligent Provisioning یا ILO Diagnostics تست سلامت کامل سرور را اجرا کنید. تست‌هایی که توصیه می‌کنیم شامل موارد زیر هستند:
تست عملکرد CPU و رم
تست دمای سیستم و فن‌ها
بررسی لاگ‌های سیستم از طریق ILO
تست عملکرد شبکه و ذخیره‌سازی
تعویض مادربرد پایان کار نیست. برای حفظ کارایی سرور، باید به‌صورت دوره‌ای موارد زیر را انجام دهید:
آپدیت BIOS و Firmware از طریق HPE Service Pack for ProLiant (SPP)
بررسی وضعیت سیستم از طریق ILO
رعایت اصول نگهداری فیزیکی سرور در رک (تهویه، دمای محیط، تمیزی)
تهیه بکاپ منظم و تست آن‌ها
هر مادربرد از یک چیپ‌ست مرکزی استفاده می‌کند که وظیفه مدیریت ارتباط بین اجزای مختلف را بر عهده دارد. این چیپ‌ست نقش بسیار مهمی در تعیین عملکرد نهایی سرور دارد، چون:
از تعداد خاصی از پردازنده‌ها و رم‌ها پشتیبانی می‌کند
سرعت گذرگاه‌های داده و درگاه‌های ارتباطی را کنترل می‌کند
امکاناتی مثل RAID داخلی، پورت‌های USB، NVMe، کنترل‌کننده‌های SATA/SAS را مدیریت می‌کند
میزان تعامل با سیستم‌عامل و قابلیت‌های مدیریتی سرور (مثل iLO) را تحت تأثیر قرار می‌دهد
به‌عبارتی، چیپ‌ست روی مادربرد HP شما تعیین می‌کند که سرورتان تا چه اندازه قابل ارتقاء، سریع و سازگار با تکنولوژی‌های جدید باشد.
یکی از مهم‌ترین عواملی که عملکرد مادربرد را تعیین می‌کند، چیپ‌ست (Chipset) آن است. چیپ‌ست به‌نوعی مغز کنترل‌گر تمام اجزای متصل به مادربرد به شمار می‌آید. اگر مادربرد را مانند یک شهر در نظر بگیریم، چیپ‌ست فرمانده ترافیک و ناظر ارتباط بین خیابان‌ها، زیرساخت‌ها و خدمات آن شهر است.
چیپ‌ست در مادربردهای سرور HP وظیفه مدیریت ارتباط میان اجزای کلیدی مانند پردازنده (CPU)، حافظه رم، درایوهای ذخیره‌سازی، کارت‌های توسعه، پورت‌ها و سایر قطعات را دارد. این چیپ‌ست‌ها معمولاً توسط شرکت‌های تولیدکننده پردازنده مانند Intel و AMD تولید می‌شوند. در سرورهای HP، عمدتاً از چیپ‌ست‌های سری Intel استفاده می‌شود.
هر نسل جدید از پردازنده‌ها، معمولاً با یک نسل جدید از چیپ‌ست‌ها همراه است؛ چون فناوری‌های نوین از جمله PCIe 5.0، پشتیبانی از رم DDR5، سرعت بالاتر گذرگاه‌ها و امکانات مدیریتی بیشتر تنها توسط چیپ‌ست‌های جدید پشتیبانی می‌شوند.
طراحی فیزیکی مادربرد نیز با دقت بالا انجام می‌شود. موقعیت قرارگیری اجزا روی برد به‌گونه‌ای است که انتقال انرژی و داده بهینه و بدون تأخیر انجام شود. برای مثال:
CPU دقیقاً نزدیک به ماژول‌های VRM (ولتاژ رگولاتور) قرار دارد که وظیفه تأمین و تثبیت جریان برق را بر عهده دارند. این طراحی باعث کاهش نوسان برق و افزایش پایداری عملکرد می‌شود.
مسیرهای سیگنال‌دهی به حافظه رم و درگاه‌های PCIe نیز با کمترین میزان تداخل و نویز طراحی شده‌اند تا عملکرد سرور حداکثری باقی بماند.
همانند سایر قطعات الکترونیکی، مادربردها نیز در گذر زمان ممکن است دچار آسیب یا فرسودگی شوند. برخی از علائم رایج خرابی مادربرد در سرورها عبارت‌اند از:
سیستم به‌طور ناگهانی خاموش می‌شود
سرور اصلاً روشن نمی‌شود
تأخیر زیاد در بوت یا شناسایی تجهیزات جانبی
بوی سوختگی یا تغییر رنگ روی برد
عدم پاسخ‌دهی به کلیدهای پاور یا ریست
اما دقت داشته باشید: بسیاری از این نشانه‌ها می‌توانند ناشی از مشکلاتی جز مادربرد باشند. به عنوان مثال:
شل بودن کابل‌ها
خرابی پاور یا منبع تغذیه (PSU)
نقص موقتی در BIOS یا UEFI
اتصالات ناسازگار یا آسیب‌دیده در اسلات‌ها
نکته حرفه‌ای دکتر اچ‌پی: عیب‌یابی دقیق، راه نجات از هزینه‌های غیرضروری
قبل از نتیجه‌گیری قطعی درباره خرابی مادربرد، BIOS را ریست یا فلش کنید، اتصالات را بازبینی کنید و از سلامت پاور مطمئن شوید. این اقدامات می‌توانند شما را از هزینه سنگین خرید یک مادربرد جدید نجات دهند.
مادربردها معمولاً از جمله قطعاتی هستند که در صورت نگهداری مناسب، طول عمر بالایی دارند. اگرچه نیاز نیست به‌طور مداوم برای مراقبت از مادربرد اقدام خاصی انجام دهید، اما آشنایی با عواملی که می‌توانند به آن آسیب بزنند، بسیار مفید خواهد بود. برخی از مهم‌ترین دلایل خرابی زودرس مادربرد عبارت‌اند از:
افزایش بیش از حد دما: معمولاً ناشی از ضعف در سیستم تهویه یا فن‌های ناکارآمد
ضربه یا آسیب فیزیکی: مانند افتادن سرور یا تکان شدید در حین حمل
نوسانات و شوک‌های الکتریکی: در اثر استفاده از منابع تغذیه ناسازگار یا اتصال تجهیزات جانبی غیراستاندارد
کانکتورها و اتصالات معیوب یا بی‌کیفیت: که ممکن است باعث جرقه یا قطعی جریان شوند
اگر از سروری استفاده می‌کنید که توسط برندهای معتبر مانند HP تولید شده، و از لوازم جانبی تاییدشده و محیط مناسب بهره می‌برید، با احتمال زیادی از این خطرات در امان خواهید بود.
در این مقاله به‌طور جامع بررسی کردیم که مادربرد سرور HP چه وظایفی بر عهده دارد، چگونه کار می‌کند، از چه اجزایی تشکیل شده و چه عواملی عملکرد یا سلامت آن را تهدید می‌کنند. همچنین اهمیت چیپ‌ست، نقش BIOS/UEFI، و علائم خرابی احتمالی مادربرد را نیز مرور کردیم.
مادربرد سرور قلب تپنده سیستم است. تمامی اجزای سخت‌افزاری برای ارتباط و همکاری مؤثر، به این برد مرکزی متکی‌اند. انتخاب درست، نگهداری اصولی، و استفاده از خدمات پشتیبانی حرفه‌ای، همگی می‌توانند نقش کلیدی در افزایش عمر سرور شما داشته باشند.
در نهایت، اگر قصد خرید مادربرد سرور HP برای مدل‌هایی مانند DL380 G7، G8 یا G10 را دارید، حتماً از فروشگاه‌های معتبر و با پشتیبانی واقعی خرید کنید تا از اصالت کالا، گارانتی و خدمات پس از فروش مطمئن باشید.
