آشنایی کامل با Bay در سرور و مقایسه نسل های G8 تا G11

Bay Server یا Drive Cage در سرورهای HP

در دنیای امروز که کسب‌وکارها به سرعت رشد می‌کنند و داده‌ها به یکی از حیاتی‌ترین سرمایه‌های هر سازمان تبدیل شده‌اند، اهمیت زیرساخت‌های ذخیره‌سازی قدرتمند و قابل‌اعتماد بیش از همیشه احساس می‌شود. سرورها به عنوان ستون فقرات هر سیستم اطلاعاتی، باید بتوانند حجم بالایی از داده‌ها را به صورت امن، سریع و پایدار مدیریت کنند. یکی از اجزای بسیار مهم و کمتر دیده‌شده در سرورها، Bay Server یا همان Drive Cage است؛ قطعه‌ای که نقش اصلی را در جایگذاری، نظم‌دهی و نگهداری از هارددیسک‌ها و درایوهای ذخیره‌سازی ایفا می‌کند.

در این مقاله تخصصی از دکتر اچ پی قصد داریم به طور کامل و دقیق به بررسی Bay در سرورهای HP بپردازیم. از تعریف و کاربرد Bay گرفته تا معرفی انواع، مشخصات فنی و مقایسه نسل‌های مختلف آن از G8 تا G11، همه را با زبان ساده ولی تخصصی برای شما آماده کرده‌ایم.

اگر به دنبال انتخاب بهترین Drive Cage برای سرور خود هستید یا می‌خواهید اطلاعات کاملی درباره این قطعه استراتژیک کسب کنید، این مقاله دقیقاً برای شماست.

Bay در سرور چیست؟ تعریف و اهمیت در سرورهای HP

در دنیای تجهیزات شبکه و سخت‌افزارهای تخصصی، شرکت‌های بزرگی مثل HP نه تنها دستگاه‌های اصلی مثل سرورها را تولید می‌کنند، بلکه قطعات جانبی و ماژول‌هایی را نیز ارائه می‌دهند تا انعطاف‌پذیری بیشتری به کاربر بدهند. یکی از این قطعات مهم و کاربردی، Bay یا همان Drive Cage است که نقش بسیار کلیدی در ساختار ذخیره‌سازی سرورها ایفا می‌کند.

Bay در واقع محفظه‌ای است که در قسمت جلویی سرورهای HP قرار دارد و وظیفه نگهداری و سازماندهی درایوهای ذخیره‌سازی مانند هارد دیسک (HDD)، درایو حالت جامد (SSD) و حتی درایو نوری (DVD-RW) را برعهده دارد. در واقع هر زمان صحبت از افزودن یا ارتقاء ظرفیت ذخیره‌سازی یک سرور می‌شود، اولین چیزی که باید مدنظر قرار گیرد، تعداد و نوع Bayهای موجود روی دستگاه است.

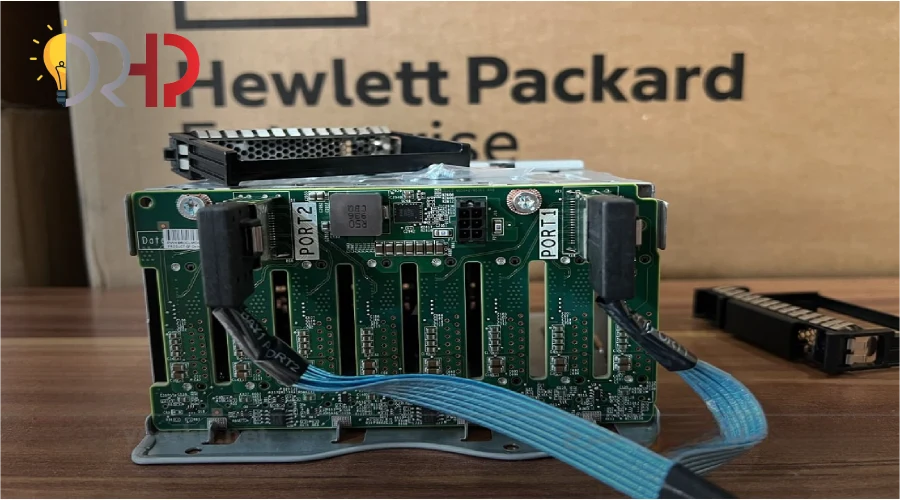

در سرورهای اچ پی، Bayها از طریق قطعه‌ای به نام Backplane یا همان برد رابط، با مادربرد ارتباط برقرار می‌کنند. این اتصال از طریق سوکت‌های مخصوص یا کابل‌های اختصاصی صورت می‌گیرد و تضمین می‌کند که درایوها به صورت پایدار و امن به سیستم متصل شوند.

چرا وجود Bay در سرور اهمیت دارد؟

استفاده از Bay باعث می‌شود که سرور بتواند به راحتی درایوهای بیشتری را پشتیبانی کند و این قابلیت انعطاف‌پذیری زیادی برای ارتقاء سیستم بدون نیاز به تعویض کل سرور فراهم می‌کند. به عنوان مثال، زمانی که نیاز به افزایش فضای ذخیره‌سازی دارید، کافی است یک یا چند درایو جدید در Bayهای خالی اضافه کنید.

Bay فقط مخصوص ذخیره‌سازی نیست!

در کنار نصب هارددیسک و SSD، با استفاده از Bay می‌توان برخی امکانات جانبی دیگر هم به سرور اضافه کرد؛ مانند:

دستگاه‌های DVD RW برای خواندن و نوشتن داده‌های نوری

ماژول‌های USB اضافه برای ارتقاء تعداد پورت‌های موجود

برخی کارت‌های توسعه خاص (در مدل‌های ویژه)

امکان تعویض و افزودن Bay در سرورها

در سرورهای HP به ویژه در مدل‌های SFF (Small Form Factor)، کاربران می‌توانند Bayها را به راحتی اضافه یا تعویض کنند. این قابلیت به شرکت‌ها اجازه می‌دهد تا بسته به رشد نیازهای‌شان، بدون صرف هزینه‌های زیاد، سرور موجود خود را توسعه دهند.

در مدل‌های SFF معمولاً Bayها به صّورت Hot-Swap طراحی شده‌اند؛ یعنی بدون خاموش کردن سرور، می‌توان درایو جدید نصب یا درایو معیوب را تعویض کرد. این ویژگی به ویژه در محیط‌های حساس که دسترسی بی‌وقفه به داده‌ها اهمیت دارد، یک مزیت رقابتی جدی محسوب می‌شود.

مطالعه این مقاله هم می‌تواند مفید باشد>> انواع قطعات سرور hp

انواع Bay در سرورهای HP

اضافه کردن Bay به سرور با دو هدف اصلی انجام می‌شود: نخست، افزایش ظرفیت پشتیبانی از تعداد بیشتری درایو، و دوم، فراهم کردن امکان نصب سایر تجهیزات و رسانه‌های مورد نیاز. بنابراین اگر ظرفیت پیش‌فرض درایوهای سرور پاسخگوی نیازهای شما نیست، می‌توانید با تهیه Drive Bay مخصوص اچ پی و کارت SAS Expander، این ظرفیت را ارتقا دهید.

از سوی دیگر، اگر قصد دارید در بخش جلویی سرور مانیتوری نصب کنید، یا با کمبود پورت‌های USB در این بخش روبه‌رو هستید، و یا امکان استفاده از Optical Driveهای خارجی برایتان فراهم نیست، افزودن یک Media Bay می‌تواند این نیازها را برطرف کند.

Bayهای سرورهای HPE براساس نوع کاربری به دو دسته کلی تقسیم می‌شوند: Drive Bay و Media Bay. البته این تقسیم‌بندی با توجه به محل نصب بر روی سرور، شامل انواع مختلف دیگری نیز می‌شود که در ادامه به آن‌ها خواهیم پرداخت.

یکی از نقاط قوت برند HP در طراحی سرورها، تنوع بسیار بالای انتخاب در زمینه Bay یا Drive Cage است. بسته به نیاز سازمانی و ظرفیت مورد انتظار، HP مدل‌های مختلفی از Bay را برای سرورهای خود ارائه کرده است. شناخت این انواع مختلف به شما کمک می‌کند تا هنگام خرید یا ارتقاء سرور، بهترین انتخاب را داشته باشید.

در ادامه انواع اصلی Bayهای موجود در سرورهای HP را بررسی می‌کنیم:

1. Bay های LFF (Large Form Factor)

Bayهای LFF مخصوص نصب درایوهایی با سایز ۳.۵ اینچ هستند.

کاربرد: این نوع Bay برای کاربرانی مناسب است که به ظرفیت بالای ذخیره‌سازی نیاز دارند و فضای فیزیکی سرور برایشان محدودیت ندارد.

مزایا:

ظرفیت ذخیره‌سازی بالاتر (هاردهای با حجم بیشتر)

مناسب برای ذخیره‌سازی داده‌های آرشیوی و حجم‌های بزرگ دیتا

قیمت مناسب‌تر نسبت به SSDهای کوچک‌تر

معایب:

سرعت کمتری نسبت به SFF دارند

اشغال فضای بیشتر در سرور

2. Bay های SFF (Small Form Factor)

Bayهای SFF برای درایوهایی با سایز ۲.۵ اینچ طراحی شده‌اند.

کاربرد: مناسب برای محیط‌هایی که به تعداد زیادتری هارددیسک، سرعت بالاتر و مصرف انرژی پایین‌تر نیاز دارند.

مزایا:

تعداد بیشتری از درایوها را در فضای کمتر جا می‌دهند

سرعت دسترسی بالاتر به داده‌ها (به ویژه با درایوهای SSD)

مصرف برق کمتر و تولید گرمای پایین‌تر

مناسب برای سرورهای Enterprise و دیتاسنترها

معایب:

هزینه بالاتر به نسبت LFF برای ظرفیت مشابه

3. Bay های Universal یا ترکیبی (LFF/SFF Mix)

برخی مدل‌های سرور HP از Bayهایی استفاده می‌کنند که می‌توانند هم درایوهای SFF و هم LFF را پشتیبانی کنند.

کاربرد: این طراحی ترکیبی انعطاف‌پذیری بسیار بالایی به کاربران می‌دهد؛ مثلا می‌توانید فضای سرور را به صورت ترکیبی از هاردهای سرعت بالا و ظرفیت بالا تنظیم کنید.

ویژگی‌های خاص:

قابلیت پشتیبانی از RAIDهای پیشرفته

مناسب برای کسب‌وکارهایی که در طول زمان نیاز به تغییر ترکیب ذخیره‌سازی دارند

4. Bayهای NVMe اختصاصی

در نسل‌های جدیدتر سرورهای HP (مخصوصاً از G10 به بعد)، برخی Bayها برای پشتیبانی مستقیم از درایوهای NVMe طراحی شده‌اند.

کاربرد: برای محیط‌هایی که به بیشترین سرعت I/O و کمترین تاخیر در ذخیره‌سازی نیاز دارند (مانند دیتابیس‌های بسیار سریع یا پردازش‌های سنگین).

مزایا:

سرعت انتقال داده بسیار بالا

کاهش چشمگیر تاخیر

مناسب برای سرورهای High Performance و پردازش‌های حساس

مشخصات Bay در سرورهای HP

وقتی صحبت از انتخاب Bay مناسب برای سرورهای HP می‌شود، باید به مشخصات فنی دقیق این قطعه توجه ویژه‌ای داشته باشید. انتخاب درست می‌تواند مستقیماً روی عملکرد سرور، ظرفیت ذخیره‌سازی، سرعت دسترسی به داده‌ها و حتی امنیت اطلاعات تاثیر بگذارد.

در این بخش از مقاله، به بررسی اصلی‌ترین مشخصات Bayهای سرور HP می‌پردازیم:

1. تعداد اسلات‌های قابل پشتیبانی

یکی از اولین ویژگی‌هایی که باید بررسی شود، تعداد اسلات‌هایی است که Bay می‌تواند در اختیار شما قرار دهد. این تعداد بسته به مدل سرور و نوع Bay متفاوت است:

درایوهای LFF معمولاً در تعداد کمتر (مثلاً 4، 8 یا 12 عدد) پشتیبانی می‌شوند.

درایوهای SFF در فضای مشابه می‌توانند تعداد بیشتری (16، 24 یا حتی 48 عدد) ارائه دهند.

مثال:
در یک سرور HP ProLiant DL380 G10، شما می‌توانید یک Drive Cage با 8 اسلات LFF یا 24 اسلات SFF انتخاب کنید.

2. نوع اتصال و رابط پشتیبانی شده

Bayها به صورت مستقیم به Backplane متصل می‌شوند و از طریق Backplane به مادربرد یا کنترلر RAID وصل می‌شوند. نوع رابط‌های قابل پشتیبانی شامل موارد زیر است:

SAS (Serial Attached SCSI)

SATA (Serial ATA)

NVMe (Non-Volatile Memory Express) برای درایوهای پرسرعت

نکته تخصصی:
برای سرورهای نسل جدید HP، داشتن پشتیبانی از NVMe در Bay یک مزیت بسیار مهم به حساب می‌آید.

3. قابلیت Hot Swap یا Hot Plug

تقریباً تمام Bayهای حرفه‌ای HP قابلیت Hot Swap را دارند، به این معنی که می‌توانید بدون خاموش کردن سرور، هارد معیوب را از Bay خارج کرده و درایو جدید جایگزین کنید. این ویژگی مخصوصاً در محیط‌هایی که نیاز به آپ‌تایم دائمی دارند، حیاتی است.

4. جنس و طراحی فیزیکی

شاسی و بدنه Bayها عمدتاً از آلیاژهای سبک مثل آلومینیوم ساخته شده‌اند تا در کنار استحکام بالا، وزن کلی سرور افزایش پیدا نکند.

طراحی کشویی و قفل‌های مکانیکی دقیق باعث می‌شود نصب و جداسازی درایوها بسیار ساده و مطمئن باشد.

برخی Bayهای HP مجهز به چراغ‌های LED برای نمایش وضعیت هر درایو (فعال بودن، خطا، در حال خواندن یا نوشتن اطلاعات) هستند.

5. قابلیت توسعه (Scalability)

HP در بسیاری از مدل‌های سروری خود این امکان را فراهم کرده که با افزودن Drive Cage دوم یا Expansion Bay، ظرفیت ذخیره‌سازی را حتی دو برابر یا بیشتر افزایش دهید. این ویژگی به سازمان‌ها اجازه می‌دهد بدون تغییر کلی زیرساخت، نیازهای رو به رشدشان را پاسخ دهند.

6. پشتیبانی از RAID و مدیریت ذخیره‌سازی

Bayهای سرور HP به گونه‌ای طراحی شده‌اند که به راحتی با کنترلرهای RAID مانند HPE Smart Array هماهنگ شوند. این موضوع امکان پیاده‌سازی انواع رید (RAID 0, 1, 5, 10 و…) را فراهم می‌کند، که به افزایش کارایی، امنیت و تحمل خطا کمک می‌کند.

مقایسه Bay در نسل‌های مختلف سرورهای HP، از G8 تا G11

با پیشرفت تکنولوژی در دنیای سرورها، نسل‌های مختلف سرورهای HP تغییرات زیادی در طراحی Bay و قابلیت‌های ذخیره‌سازی داشته‌اند. انتخاب درست Bay متناسب با نسل سرور، تأثیر مستقیمی بر سرعت، ظرفیت، توسعه‌پذیری و امنیت اطلاعات خواهد داشت.

همچنین مطالعه این مقاله پیشنهاد می‌شود>> راهنمای ارتقاء و کانفیگ سرورهای اچ‌پی؛ قدم‌به‌قدم برای حرفه‌ای‌ شدن

در ادامه، به بررسی و مقایسه Bayها در نسل‌های مختلف سرور HP می‌پردازیم:

Bay در سرورهای HP G8 (Gen8)

معرفی کلی:
سرورهای نسل G8 اولین نسل HP بودند که طراحی ماژولار Bay را به شکل جدی‌تر ارائه کردند.

ویژگی‌های مهم:

پشتیبانی از درایوهای LFF و SFF

اتصال درایوها عمدتاً از طریق SAS یا SATA

پشتیبانی اولیه از Hot Swap

درایوهای NVMe هنوز پشتیبانی نمی‌شوند.

تعداد Bayها:
معمولاً 8 تا 16 عدد (بسته به مدل سرور)

قابلیت توسعه:
امکان افزودن Drive Cage دوم با ماژول‌های توسعه‌ای (Option Kits)

Bay در سرورهای HP G9 (Gen9)

معرفی کلی:
نسل G9 تغییرات قابل توجهی نسبت به G8 داشت و Bayهای بهینه‌تر با مصرف انرژی کمتر معرفی شد.

ویژگی‌های مهم:

پشتیبانی کامل‌تر از SFF و LFF

پشتیبانی از نسل جدید درایوهای SAS 12Gb/s

بهبود Hot Swap درایوها

قابلیت افزونگی (Redundancy) بهتر در Backplane ها

شروع پشتیبانی محدود از درایوهای NVMe در برخی مدل‌های خاص

تعداد Bayها:
8، 12، 24 یا بیشتر (بسته به فرم فاکتور و مدل)

قابلیت توسعه:
استفاده از Universal Bay Kits برای افزایش ظرفیت

Bay در سرورهای HP G10 (Gen10)

معرفی کلی:
سرورهای G10 یک جهش واقعی در مدیریت Bay و درایوها داشتند؛ با تمرکز روی امنیت و سرعت بالاتر.

ویژگی‌های مهم:

پشتیبانی بومی از NVMe (در مدل‌های خاص)

Backplane های ماژولار با امکان انتخاب رابط‌های SAS/SATA/NVMe

طراحی Mixed Bay (ترکیب SFF و LFF)

مصرف برق بهینه‌تر و خنک‌کنندگی بهتر

تکنولوژی HPE Smart Drive Carrier (با LEDهای وضعیت پیشرفته)

تعداد Bayها:
تا 30 درایو SFF یا 12 درایو LFF در یک شاسی استاندارد

قابلیت توسعه:
استفاده از کیت‌های توسعه Massive Storage

Bay در سرورهای HP G11 (Gen11)

معرفی کلی:
جدیدترین نسل سرورهای HP، با تمرکز بر پرفورمنس، ذخیره‌سازی سریع‌تر و پشتیبانی از معماری‌های جدید مانند PCIe Gen5.

ویژگی‌های مهم:

پشتیبانی گسترده از NVMe Gen4

پشتیبانی از SAS 24G برای سرعت‌های بالاتر

طراحی کامل ماژولار و Customizable Backplane

کاهش چشمگیر تاخیر در دسترسی به داده‌ها

Smart Drive Handling با امنیت بالاتر (دیتا Encryption)

تعداد Bayها:
پشتیبانی از چیدمان‌های پیشرفته مانند 20 NVMe + 4 LFF در یک شاسی!

قابلیت توسعه:
ماژول‌های Hot-Plug Expansion Bay و امکان تغییر ترکیب Bay بدون خاموش کردن سرور

نکته طلایی دکتر اچ پی

هنگام خرید یا ارتقاء Bay برای سرور خود، حتماً به نسل دستگاه و سازگاری آن با Backplane توجه کنید. انتخاب اشتباه می‌تواند باعث شود درایوها شناسایی نشوند یا عملکرد سیستم به شدت افت کند.

جمع‌بندی نهایی

در دنیای امروز که فناوری اطلاعات با سرعت چشمگیری در حال پیشرفت است، سرورها به عنوان یکی از مهم‌ترین ارکان زیرساختی کسب‌وکارها نقش ویژه‌ای دارند. یکی از اجزای اصلی و بسیار حیاتی در ساختار سرورها، Bay یا همان Drive Cage است. این قطعه، محل قرارگیری هارددیسک‌ها و سایر ابزارهای ذخیره‌سازی است و وظیفه اتصال آن‌ها به مادربورد از طریق Backplane و کابل‌های اختصاصی را بر عهده دارد. بدون وجود Bay، مدیریت حجم عظیمی از اطلاعات و اطمینان از عملکرد بهینه سرور تقریباً غیرممکن خواهد بود.

در این مقاله از دکتر اچ پی به طور کامل توضیح دادیم که Bay چیست، چه کاربردهایی دارد و چه ویژگی‌هایی در سرورهای HP ارائه می‌دهد. همچنین انواع مختلف Bay و تفاوت‌های آن‌ها در نسل‌های مختلف سرورهای HP از G8 تا G11 را بررسی کردیم. مشخص شد که با گذر زمان، Bayها پیشرفت‌های قابل توجهی از نظر سرعت انتقال داده، ظرفیت ذخیره‌سازی، پشتیبانی از فناوری‌های جدید مانند NVMe، و بهبود قابلیت‌های Hot Swap داشته‌اند.

نسل‌های جدید سرورهای HP مانند G10 و G11، با ارائه‌ی Drive Cageهای ماژولارتر، سریع‌تر و امن‌تر، امکان توسعه‌ی آسان‌تر فضای ذخیره‌سازی و ارتقاء زیرساخت را فراهم کرده‌اند. به همین دلیل انتخاب صحیح Bay متناسب با نسل سرور و نیاز سازمان، اهمیت فوق‌العاده‌ای در بهره‌وری و عملکرد نهایی سیستم دارد.

در نهایت، اگر به دنبال خرید یک Bay مناسب برای سرور HP خود هستید، یا قصد ارتقاء زیرساخت فعلی‌تان را دارید، بسیار مهم است که از مشاوره‌ی تخصصی بهره ببرید و قطعات اورجینال و سازگار تهیه کنید. تیم تخصصی ما آماده است تا شما را در مسیر انتخاب بهترین محصولات همراهی کند. کافیست با ما تماس بگیرید.
